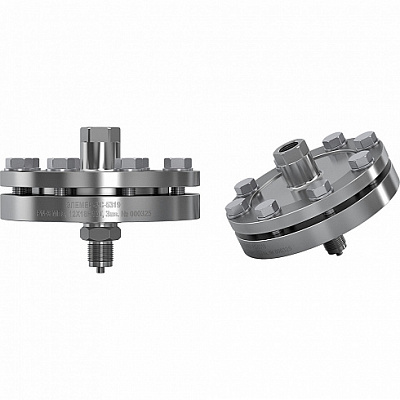

Разделители сред ЭЛЕМЕР-РС-53xx

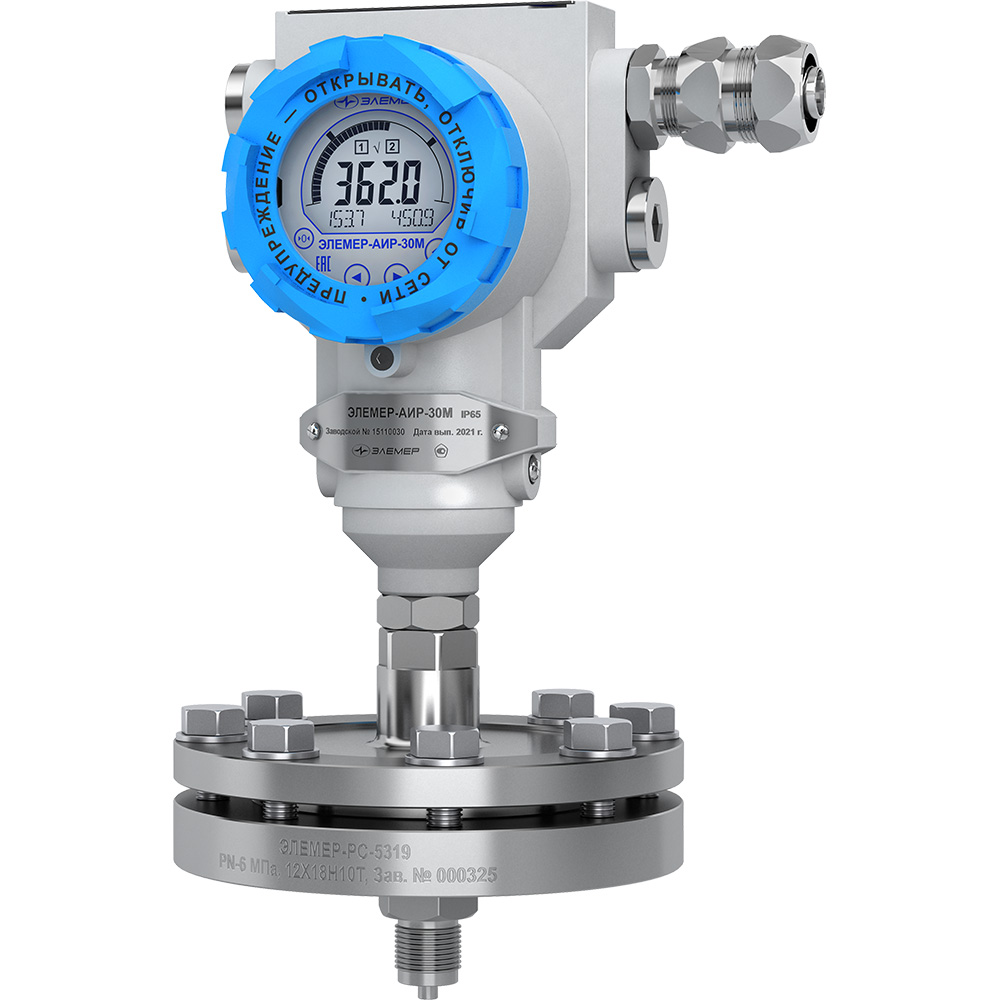

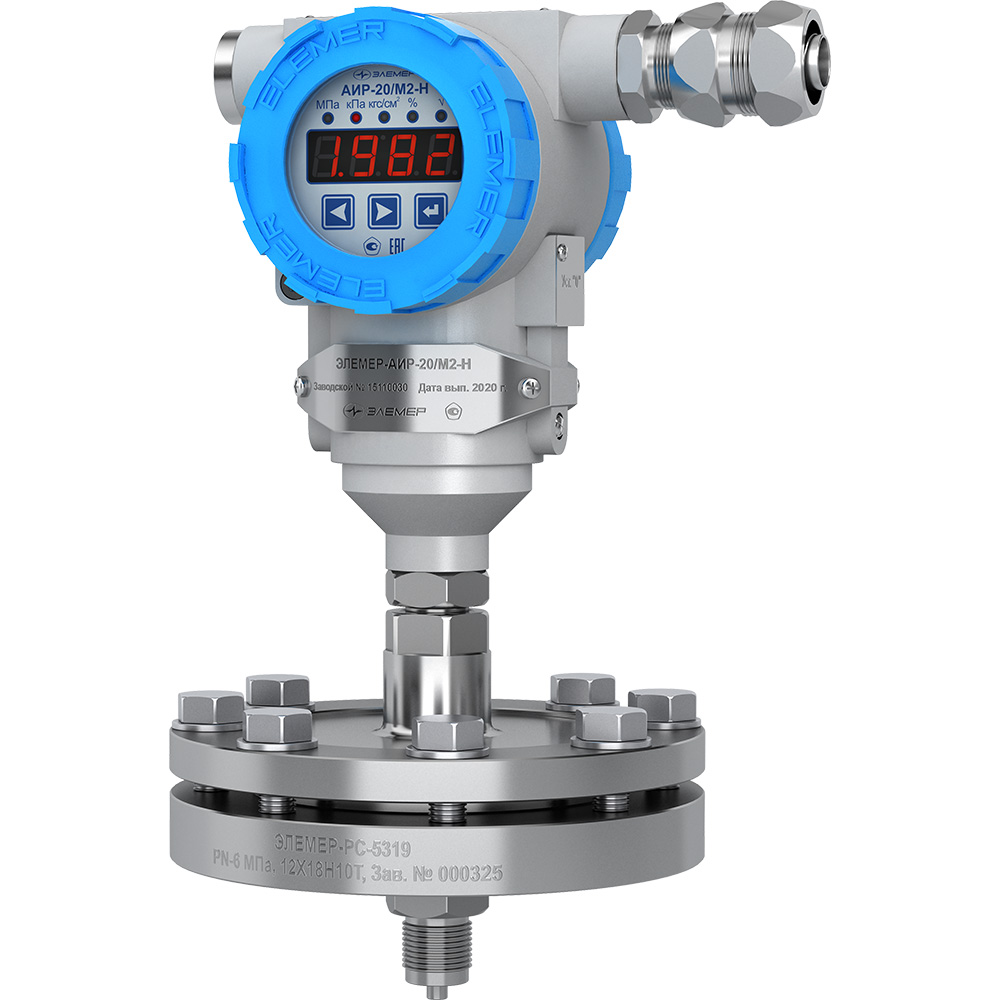

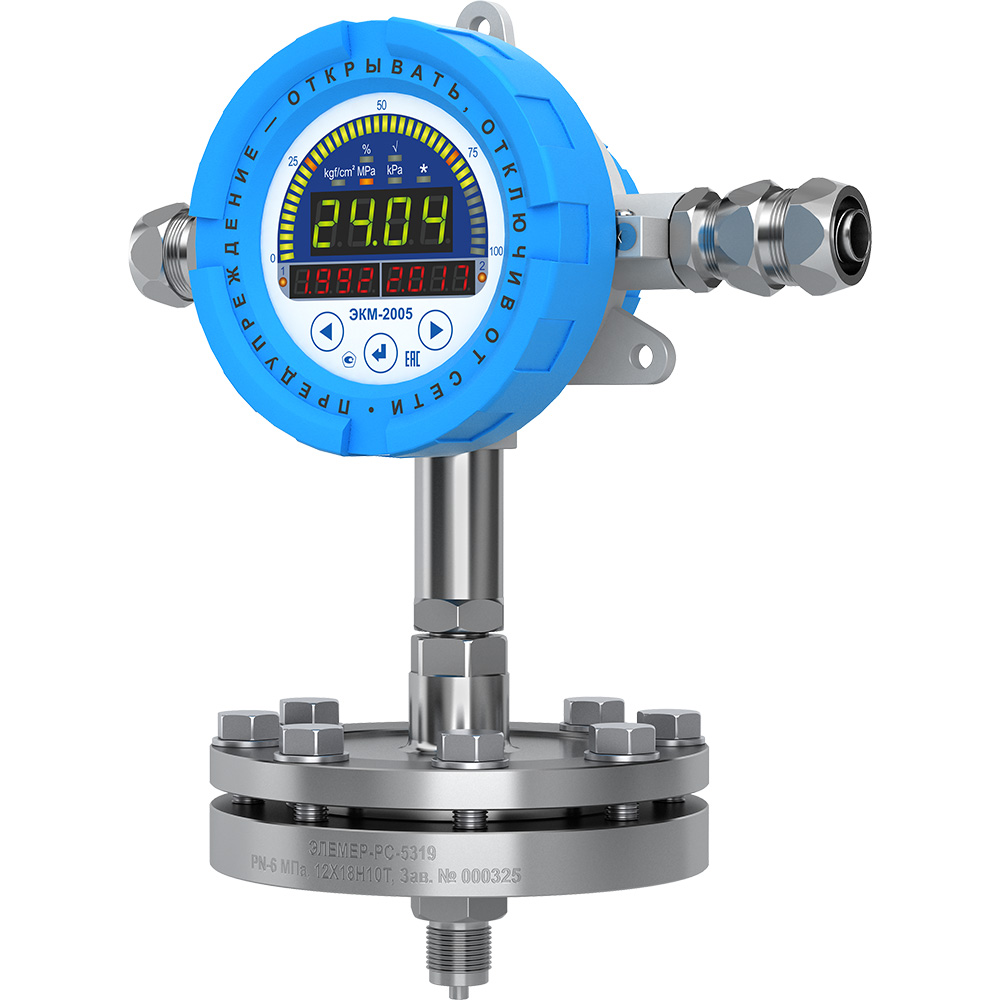

Разделители сред ЭЛЕМЕР-РС-5319, ЭЛЕМЕР-РС-5320, ЭЛЕМЕР-РС-5321, ЭЛЕМЕР-РС-5322 предназначены для защиты чувствительного элемента прибора (преобразователя давления или электронного манометра) от воздействия и влияния измеряемых сред, характеризующихся химической агрессивностью, по отношению к смачиваемым материалам преобразователя, высокими температурами, а также вязких, застывающих, полимеризующихся, кристаллизующихся и загрязненных.
Разделители сред ЭЛЕМЕР-РС-5319, ЭЛЕМЕР-РС-5320, ЭЛЕМЕР-РС-5321, ЭЛЕМЕР-РС-5322 имеют разборную конструкцию, что позволяет их оперативно и удобно обслуживать (очищать мембрану и все смачиваемые места от образовавшегося загрязнения или налипания измеряемой среды).
Разделители имеют штуцерное или фланцевое присоединение к процессу.
Материалы мембран нержавеющая — сталь 316L или нержавеющая сталь с фторопластовым покрытием — обеспечивают долговременную работу в агрессивных средах.
Описание: Разделители сред ЭЛЕМЕР-РС-53xx
Технические характеристики
| Параметры | ЭЛЕМЕР-РС-5319 | ЭЛЕМЕР-РС-5320 | ЭЛЕМЕР-РС-5321 | ЭЛЕМЕР-РС-5322 |
| Техническое описание, подключение к процессу | резьбовое | фланцевое | резьбовое | фланцевое |
| Номинальное давление, PN, МПа (кгс/см2) | 6 МПа (60 кгс/см2) | 60 МПа (600 кгс/см2) | ||
| Диапазон рабочих давлений, МПа (кгс/см2) | –0,1…6 МПа (–1…60 кгс/см2) | 0…60 МПа (0…600 кгс/см2) | ||
| Минимальный верхний предел измерений, кПа (кгс/см2) | 60 кПа (0,6 кгс/см2) | 1 МПа (10 кгс/см2) | ||
| Диапазон рабочих температур, °С | –40…+200 | |||
| Внутренний объем, см3 | 7,3 | 7,3 | 2,3 | 2,3 |
| Максимальный вытесняемый объем, см3 | 6,3 | 6,3 | 0,25 | 0,25 |
| Материал мембраны |
| |||
| Материал корпуса | нержавеющая сталь 12Х18Н10Т | |||
| Материал фланца | нержавеющая сталь 12Х18Н10Т | |||
| Материал уплотнительного кольца | фторопласт Ф-4 | |||
| Комплекты монтажных частей для присоединения к процессу | Т1М — медное уплотнительное кольцо; Т1Ф — фторопластовое уплотнительное кольцо | — | Т1М — медное уплотнительное кольцо; Т1Ф — фторопластовое уплотнительное кольцо | — |
| Присоединение (М/М0) | ||||
| Вход (процесс) | наружная резьба М20×1,5, G1/2 | фланец | наружная резьба М20×1,5, G1/2 | фланец |
| Выход (прибор) | внутренняя резьба М20×1,5 | |||
Габаритные и присоединительные размеры
| Параметры | ЭЛЕМЕР-РС-5319 | ЭЛЕМЕР-РС-5320 | ЭЛЕМЕР-РС-5321 | ЭЛЕМЕР-РС-5322 |
| Чертеж |
 |
 |
 |
 |
| Диаметр фланца D, мм | 145 | 145 | 98 | 98 |
| Расстояние между центрами отверстий D0, мм | 125 | 125 | 74 | 74 |
| Посадочный диаметр Dp, мм | — | 112 | — | 54 |
| Внутренний диаметр Dv, мм | — | 106 | — | 46 |
| Диаметр Db, мм/ количество болтов, шт. | М10×1,5 / 8 | М10×1,5 / 8 | М14×1,5 / 8 | М14×1,5 / 8 |
| Высота Н | — | 60 | — | 80 |
| Высота Н1 | 110 | — | 130 | — |
| Размер под ключ S1/S2 | 27 | |||
| Масса, кг | 3,6 | 2,1 | 2,7 | 1,8 |
